混凝土裂縫的常見處理方法有填充法、灌漿法、結(jié)構(gòu)補(bǔ)強(qiáng)法、置換混凝土法、電化學(xué)防護(hù)法等。同時(shí)也有預(yù)應(yīng)力碳纖維板加固技術(shù)、碳纖維布加固技術(shù)。本次我們來介紹下置換混凝土加固法(簡(jiǎn)稱置換混凝土法)。

　　一、置換混凝土法

　　置換混凝土加固法主要是針對(duì)既有混凝土結(jié)構(gòu)或施工中的混凝土結(jié)構(gòu)，由于結(jié)構(gòu)裂損或混凝土存在蜂窩、孔洞、夾渣、疏松等缺陷，或混凝土強(qiáng)度(主要是壓區(qū)混凝土強(qiáng)度)偏低，而采用挖補(bǔ)的辦法，用優(yōu)質(zhì)的混凝土將這部分劣質(zhì)混凝土置換掉，達(dá)到恢復(fù)結(jié)構(gòu)基本功能的目的。

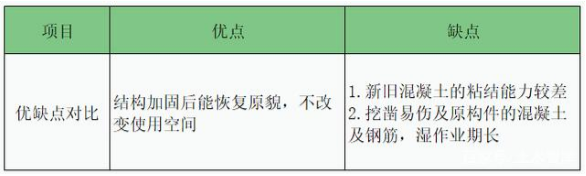

　　二、置換混凝土法的優(yōu)缺點(diǎn)

　　為增強(qiáng)置換混凝土與原基材混凝土的結(jié)合強(qiáng)度，結(jié)合面應(yīng)涂刷環(huán)氧樹脂或混凝土界面劑，并在環(huán)氧樹脂或混凝土界面劑初凝前完成混凝土置換，對(duì)要求較高或剪力較大的結(jié)合面，應(yīng)置入一定的L型或U型的錨筋。

　　三、 置換混凝土法的施工要點(diǎn)

　　施工要點(diǎn)：加固前的卸荷處理，連接處的表面處理，新增層的施工。

　　1).理想的置換是零應(yīng)力(或低應(yīng)力)狀態(tài)下的置換，即完全卸荷置換。因此，置換前應(yīng)對(duì)被置換的構(gòu)件進(jìn)行卸荷。卸荷方法有直接卸荷和支頂卸荷。

　　2).在卸荷狀態(tài)下將質(zhì)量低劣的混凝土或缺陷混凝土徹底剔鑿干凈。對(duì)于外觀質(zhì)量完好的低強(qiáng)混凝土，除特殊情況外，一般僅置換受壓區(qū)混凝土。但為恢復(fù)或提高結(jié)構(gòu)應(yīng)有的耐久性，可用高強(qiáng)度樹脂砂漿對(duì)其余部分進(jìn)行抹面封閉處理。

　　3).用于置換的新混凝土，流動(dòng)性應(yīng)大，強(qiáng)度等級(jí)應(yīng)比原混凝土提高一級(jí)，且不小于C25。置換混凝土應(yīng)采用膨脹混凝土或膨脹樹脂混凝土;當(dāng)體量較小時(shí)，應(yīng)采用細(xì)石膨脹混凝土、高強(qiáng)度灌漿料或環(huán)氧砂漿等。為增強(qiáng)置換混凝土與原基材混凝土的結(jié)合能力，結(jié)合面應(yīng)涂刷混凝土界面劑一道，并在界面劑初凝前澆筑完置換混凝土。對(duì)于要求較高或剪應(yīng)力較大的結(jié)合面，應(yīng)置入一定的L型或U型錨筋。

　　四、主要的施工流程

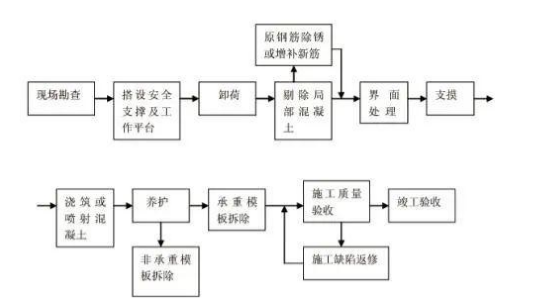

　　對(duì)于項(xiàng)目較大較復(fù)雜的修復(fù)工程，一般剪力墻鑿除、加強(qiáng)分為四批次，為確保工程質(zhì)量，將每批再分為四次完成(采用跳倉法)，每批次可按照以下工序施工：

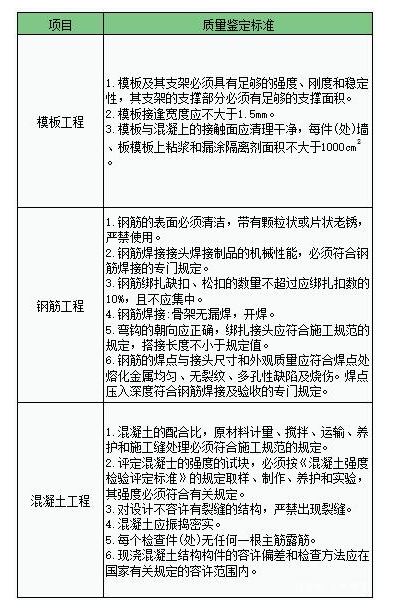

　　五、施工過程的質(zhì)量控制

　　六、注意事項(xiàng)

　　1.混凝土置換施工時(shí)每次鑿除、加強(qiáng)部位及批次必須嚴(yán)格按設(shè)計(jì)圖紙施工，剪力墻混凝土強(qiáng)度必須等已置換混凝土強(qiáng)度滿足原圖紙?jiān)O(shè)計(jì)強(qiáng)度要求后，再進(jìn)行墻體下一批次混凝土的置換。

　　2.在施工過程中必須做好對(duì)新舊混凝土澆筑界面的處理，鑿毛、充分濕潤(rùn)、接漿(或使用其他界面劑)，保證連接面的質(zhì)量及可靠性。

　　3.質(zhì)量控制必須從原材料質(zhì)量抓起，不合格材料一律不得使用，混凝土置換施工時(shí)，必須絕對(duì)保證所有原材料的質(zhì)量。
