灌縫膠是一種低粘度的改性環(huán)氧樹脂類液狀膠黏劑，因?yàn)槠涞驼扯龋院苋菀走M(jìn)行灌注，是非常簡便的裂縫修復(fù)方法。隨著人們對于混凝土裂縫處理的重視，環(huán)氧樹脂灌縫膠液被運(yùn)用的越來越多。但是仍然有一些細(xì)節(jié)問題需要注意，今天就來聊聊灌縫膠不凝固的問題及原因吧!

　　灌縫膠不凝固的原因

　　1、灌縫膠的性能問題

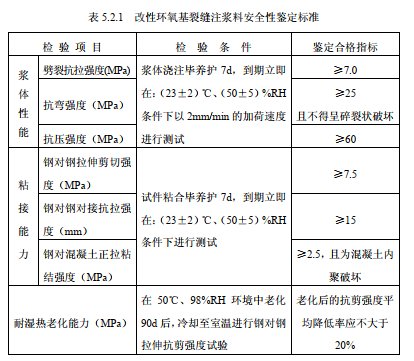

　　1)根據(jù)現(xiàn)行規(guī)范《工程結(jié)構(gòu)加固材料安全性鑒定技術(shù)規(guī)范》GB50728-2011的規(guī)定，灌縫膠的性能應(yīng)符合下表的要求。

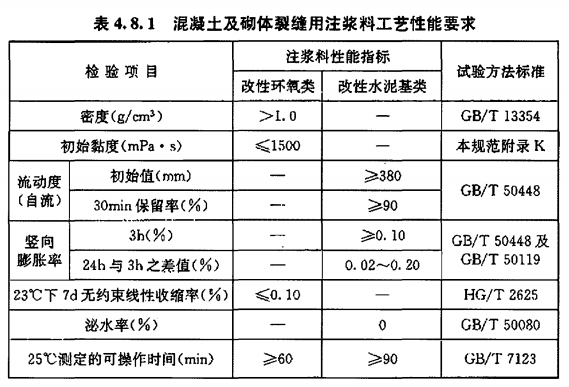

　　2) 根據(jù)現(xiàn)行規(guī)范《建筑結(jié)構(gòu)加固工程施工質(zhì)量驗(yàn)收規(guī)范》GB50550-2010的規(guī)定，灌縫膠的混合后初黏度應(yīng)符合下表要求。

　　只有達(dá)到性能的灌縫膠，好的灌縫膠，才不會有灌縫膠不凝固的問題。

　　2、應(yīng)用范圍

　　灌縫膠是適用于混凝土橋梁、房屋、水利、路面等工程中的裂縫注膠修補(bǔ)，以及混凝土內(nèi)部蜂窩、疏松等缺陷的修補(bǔ)注膠修補(bǔ);玻璃鋼防腐、結(jié)構(gòu)表面涂層施工防腐工程;對混凝土構(gòu)件、磚瓦構(gòu)件所產(chǎn)生的縫隙進(jìn)行灌注粘貼，達(dá)到裂縫修復(fù)的加固目的。

　　如果在其他的應(yīng)用上，可能會導(dǎo)致灌縫膠不凝固，所以要注意灌縫膠的應(yīng)用范圍。

　　3、施工問題

　　1)裂縫的性質(zhì)

　　灌縫膠只適用于0.05-1.5mm的裂縫，太大的裂縫只能起到封閉裂縫的目的，達(dá)不到加固修復(fù)的目的。不合適的使用灌縫膠，可能會導(dǎo)致灌縫膠不凝固。

　　2)裂縫的處理

　　最需要灌縫的裂縫，基材必須經(jīng)過仔細(xì)的處理。用鋼絲工具清除表面浮灰，用酒精或者丙酮擦拭裂縫內(nèi)側(cè)。裂縫不清理干凈，有水或者有浮灰，會導(dǎo)致灌縫膠不凝固。

　　3)灌漿嘴的設(shè)置

　　灌漿嘴的設(shè)置間距。在裂縫的交錯處、裂縫較寬處以及裂縫兩端都有必須設(shè)置灌漿嘴。灌漿嘴不合理的設(shè)置也會導(dǎo)致灌縫膠不凝固，凝固不均勻。

　　4)封縫的質(zhì)量直接影響灌縫膠的效果

　　在使用裂縫封閉膠的時(shí)候，一定要保持質(zhì)量好的封縫，封縫結(jié)束后一定進(jìn)行檢測：壓縮空氣、壓縮水、試漏檢驗(yàn)。

　　5)灌縫膠配制

　　灌縫膠一定按照使用說明書進(jìn)行配制，準(zhǔn)確稱量，還必須要混合均勻。

　　6)灌膠操作

　　灌縫前，一定確保無水無油干燥狀態(tài)，在一條裂縫上的灌膠，可由一端到另一端，由淺到深，由上到下;灌膠的壓力要在0.2MPa左右，需要較低的灌膠壓力，較長的灌膠時(shí)間;在注膠時(shí)下一個膠口有膠液流出時(shí)，堵住現(xiàn)在灌注的孔，迅速的移動到下一個孔;最后一個出膠口出膠且出膠的速率保持穩(wěn)定后，再保持壓注10分鐘左右即可停止灌膠;拆除管路時(shí)，并注意防止流膠。

　　7)固化環(huán)境

　　灌膠后一定要達(dá)到膠液的固化時(shí)間，才可進(jìn)行下一步工序。固化的環(huán)境溫度應(yīng)該在5℃以上。

　　8)固化時(shí)間

　　固化的天數(shù)在常溫下固化2-3天即可。
