混凝土是工程建設中，應用最廣泛、用量最大的建筑材料之一，它具有一系列優(yōu)點，如：抗壓強度搞、耐久性好、工藝簡單等等。但裂縫現(xiàn)象極為普遍，因為裂縫的存在有些會影響混凝土的強度和耐久性，對結構產(chǎn)生有害影響，縮短其壽命;有些會引起嚴重的滲漏，影響了建筑物的正常使用和安全運行。正確的認識裂縫，查找出裂縫的原因，是防止發(fā)生裂縫和治理裂縫的前提。跟著小編一起來了解下混凝土裂縫是如何形成的。

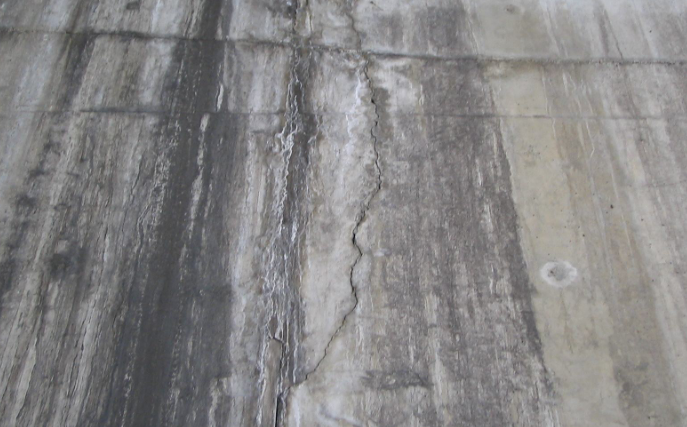

　　一、設計原因

　　1、結構中的斷面突變而產(chǎn)生的應力集中所產(chǎn)生的構件裂縫。

　　2、設計中未妥善周全地考慮完整預應力損失,致使構件成形后由于預應力損失過大而產(chǎn)生裂縫。

　　3、設計中構造鋼筋配置過少或過粗等引起構件裂縫(如墻板、樓板)。

　　4、設計中未充分考慮混凝土構件的收縮變形。

　　5、設計中采用的混凝土等級過高，造成用灰量過大，對收縮不利。

　　二、材料原因

　　1、粗細集料含泥量過大，造成混凝土收縮增大。集料顆粒級配不良或采取不恰當?shù)拈g斷級配，容易造成混凝土收縮的增大，誘導裂縫的產(chǎn)生。

　　2、骨料粒徑越細、針片含量越大，混凝土單方用灰量、用水量增多，收縮量增大。

　　3、混凝土外加劑、摻和料選擇不當或摻量不當，嚴重增加混凝土收縮。

　　4、水泥品種原因，礦渣硅酸鹽水泥收縮比普通硅酸鹽水泥收縮大、粉煤灰及礬土水泥收縮值較小、快硬水泥收縮大。

　　5、水泥等級及混凝土強度等級原因：水泥等級越高、細度越細、早強越高對混凝土開裂影響很大。混凝土設計強度等級越高，混凝土脆性越大、越易開裂。

　　三、混凝土配合比設計原因

　　1、設計中水泥等級或品種選用不當。

　　2、配合比中水灰比(水膠比)過大。

　　3、單方水泥用量越大、用水量越高，表現(xiàn)為水泥漿體積越大、坍落度越大，收縮越大。

　　4、配合比設計中砂率、水灰比選擇不當造成混凝土和易性偏差，導致混凝土離淅、泌水、保水性不良，增加收縮值。

　　5、配合比設計中混凝土膨脹劑摻量選擇不當。

　　四、施工及現(xiàn)場養(yǎng)護原因

　　1、現(xiàn)場澆搗混凝土時，振搗或插入不當，漏振、過振或振搗棒抽撤過快，均會影響混凝土的密實性和均勻性，誘導裂縫的產(chǎn)生。

　　2、高空澆注混凝土，風速過大、烈日暴曬，混凝土收縮值大。

　　3、對大體積混凝土工程，缺少兩次抹面，易產(chǎn)生表面收縮裂縫。

　　4、大體積混凝土澆注，對水化計算不準、現(xiàn)場混凝土降溫及保溫工作不到位，引起混凝土內部溫度過高或內外溫差過大，混凝土產(chǎn)生溫度裂縫。

　　5、現(xiàn)場養(yǎng)護措施不到位，混凝土早期脫水，引起收縮裂縫。

　　6、現(xiàn)場模板拆除不當，引起拆模裂縫或拆模過早。

　　7、現(xiàn)場預應力張拉不當(超張、偏心)，引起混凝土張拉裂縫。

　　五、使用原因(外界因素)

　　1、構筑物基礎不均勻沉降，產(chǎn)生沉降裂縫。

　　2、使用荷載超負。

　　3、野蠻裝修，隨意拆除承重墻或鑿洞等，引起裂縫。

　　4、周圍環(huán)境影響，酸、堿、鹽等對構筑物的侵蝕，引起裂縫。

　　5、意外事件，火災、輕度地震等引起構筑物的裂縫。
